80系ハリアーハイブリッド/PHV|補機バッテリー適合表・交換方法

80系ハリアーハイブリッド/PHV|補機バッテリー適合表

80系ハリアーハイブリッドでは2WD、4WD、PHV、すべてのモデルに補機バッテリーとしてEN規格のLN2が新車搭載されています。

6AA-AXUH80｜2WD

6AA-AXUH85｜4WD

6LA-AXUP85｜PHV｜4WD

LN2互換｜おすすめバッテリー2選

ボッシュ

GSユアサ

80系ハリアーハイブリッドのバッテリー交換方法

補機バッテリーの搭載場所

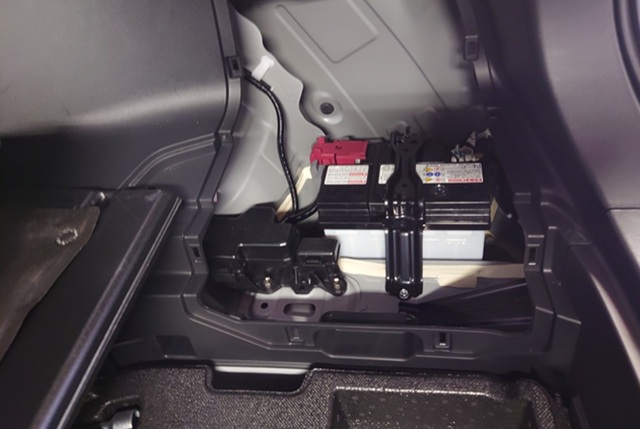

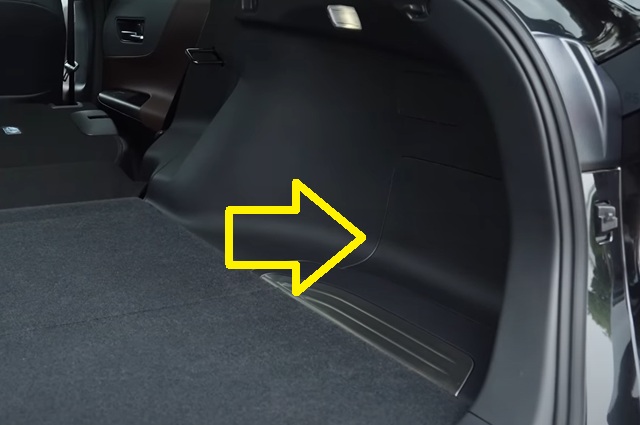

80系ハリアーハイブリッドの補機バッテリーはリアハッチを開けたラゲージルームの右側に搭載されています。

交換作業の難易度はそれほど高くありません。DIYでも交換は可能です。

交換前に準備する道具など

10mmのレンチ

補機バッテリーを外すにはプラス端子とマイナス端子を固定しているナットを緩める必要があります。おすすめはコンビネーションレンチで、早回しと本締めの両方を一本の工具で行えます。

メモリーバックアップ用のツール

ボックスレンチセット

ラチェットハンドルやボックスレンチを個別に購入するよりもセット品を購入すると割安で購入できます。ふだんあまり使わない場合でも千円代で購入できるボックスレンチセットなら一回の交換作業で元が取れてしまいます。

補機バッテリーの交換手順

室内灯を消しておく

↓　ルームランプやラゲージルームの照明類を消しておかないとバックアップメモリーが飛んでしまうことがあるため作業前にすべて消灯しておきます。

バックアップメモリーをセットする

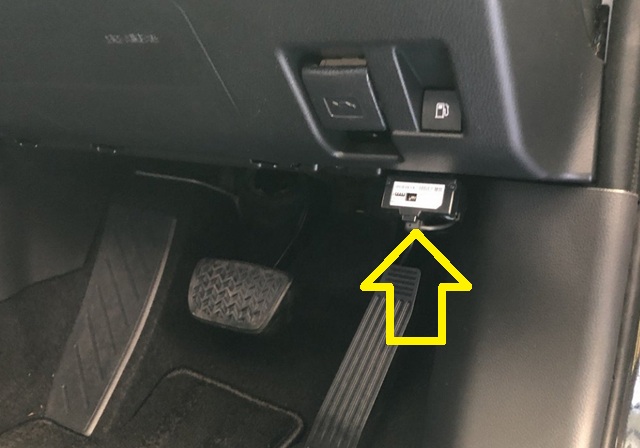

運転席の足元にある、外部診断機を接続するOBDカプラーにバックアップ電源を接続するやり方が簡単で確実です。

↓　メモリーバックアップには専用のツールを使います。こちらもネットで安価に購入できます。

↓　このツールの場合はモバイルバッテリーを電源にします。スマートフォンが充電できるものなら使用できます。

↓　バックアップツールが接続し電源が接続できていることを確認しておきます。

補機バッテリー周辺のものを外す

ラゲージルームのアンダートレイなどを取り外しておき、補機バッテリーが取り出しやすくしておきます。

バッテリーステーを外す

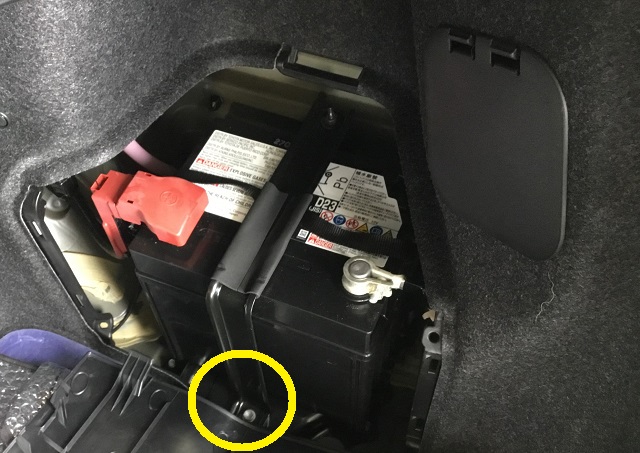

↓　補機バッテリーを固定しているステーを外します

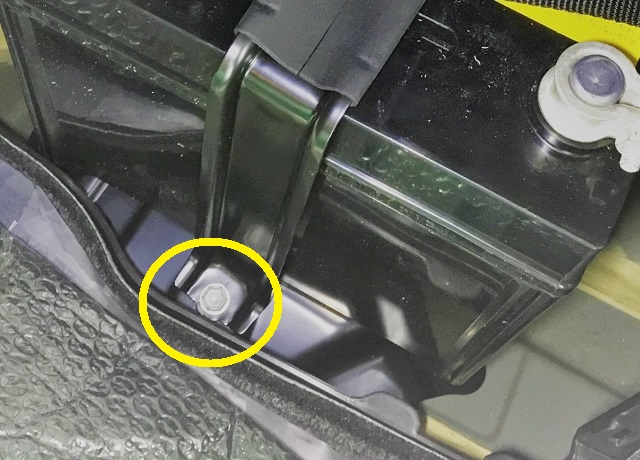

↓　ステーの取り外しには10mmのボックスレンチなどでステーのボルトを外す必要があります

マイナス端子を外す

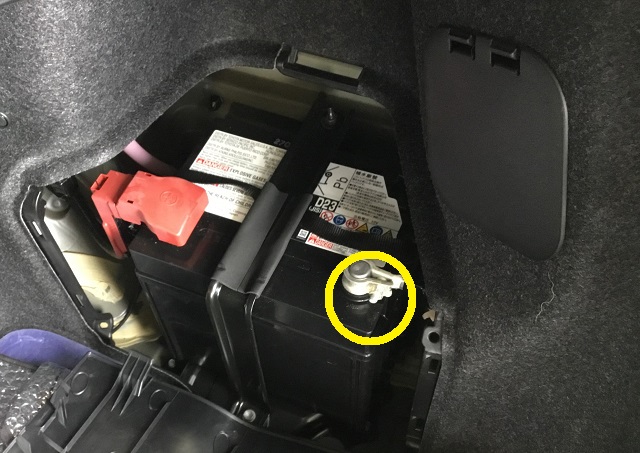

↓　マイナス端子を固定している10mmナットをコンビネーションレンチやボックスレンチで緩めて外します。

プラス端子を外す

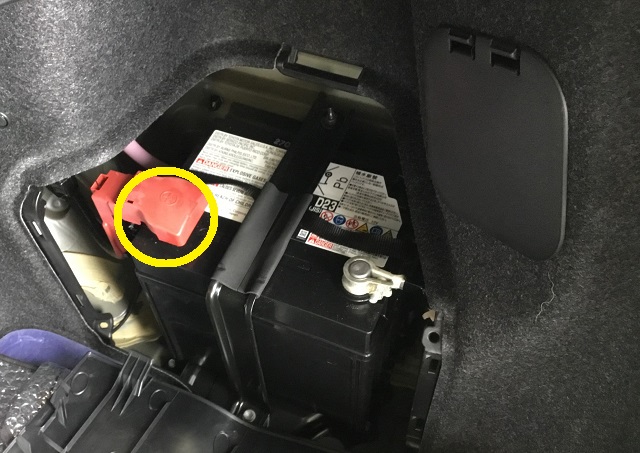

↓　マイナスが外れたらプラス端子を同様に外しておきます。

ガス抜きホースを抜いておく

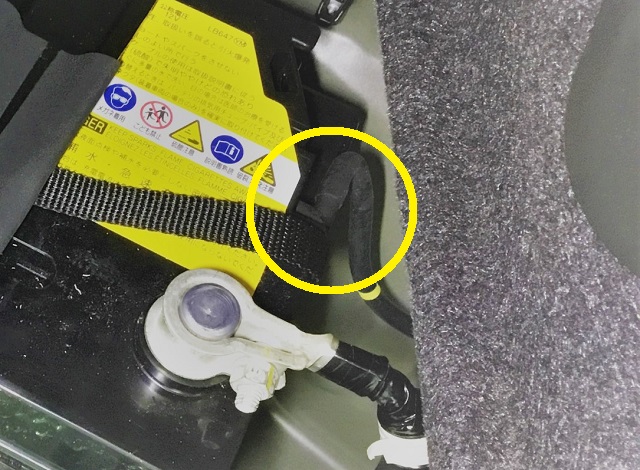

室内に搭載されているバッテリーには充電時に発生するガスを車外に排出するホースが接続されています。端子が外れた状態にしておくことでバッテリー側面のガス抜きホースが外しやすくなります。

バッテリーを交換する

バックアップ電源が接続されているのでプラス端子を車体に触れさせないように注意します。

万一、プラス端子を触れさせてしまうとバックアップツールの保護機能が働いて車体内でのショートは回避できますがバックアップは失敗してしまいます。

ガス抜きホースを接続する

忘れないようにガス抜きホースを接続します。

プラス端子を接続する

取り外しと逆の手順でプラス端子を接続します

マイナス端子を接続する

マイナス端子を接続して固定します。

ステーを付けてバッテリーを固定する

バッテリーの位置を確認してステーで固定していきます。

バックアップメモリーを外す

バックアップツールを外しておきます

バッテリー交換後の確認など

ハイブリッドシステムを起動する

工具を置き忘れていないかなど、最終確認を行い、問題なければエンジンを始動します

パワーウィンドウのオート機能などを確認する

パワーウィンドウが自動で開閉できる状態ならバックアップも成功しています。

できない場合はオート機能を学習させる必要があります。
