ミラジーノ1000cc (L701S,L711S)バッテリー適合表・交換方法

交換手順

ボンネットを開けておく

↓　運転席からボンネットオープナーのノブを引いてボンネットを浮かせます

ボンネットが浮いたら車体の前側からボンネットを開けておきます。

バックアップメモリーをセッティングする

運転席の足元に見える白い台形のカプラーがOBDカプラーで、ここからバックアップ電源を接続します。

接続が完了したら通電中をあらわすインジケーターランプがあるタイプがおすすめです。

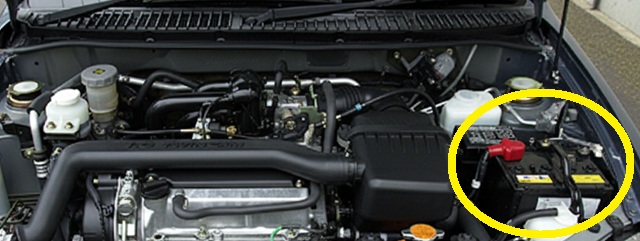

バッテリーステーを外す

↓　バッテリーを固定しているステーを10mmレンチで外します

↑　ステーに付いているナットも外しステーを取り外します。

マイナス端子を外す

↓　マイナス端子を10mmのレンチを使用して外します

↑　マイナス端子が外れたら次にプラス端子を外していきます。

プラス端子を外す

↓　プラス端子は赤いカバーで絶縁されているのでカバーを外します

バッテリーを交換する

プラス端子を取り付ける

プラス端子をバッテリーのプラス端子側に取付けて固定ナットを締め付けます。

マイナス端子を取り付ける

プラス端子が接続できたらマイナス端子を接続します。

バッテリーステーを固定する

↓　バッテリーの位置を確認しながらステーを取り付けます。

↑　ステーにバッテリーハーネスをつければバッテリー交換は完了です。

バックアップメモリーを外す

逆の手順でバックアップメモリーのツールを取り外します。

エンジンを始動する

エンジンを始動させて問題なければ交換作業はすべて完了です。
