130系ヴィッツ｜バッテリー適合表
1000cc
|
車両型式
|
エンジン型式
排気量 |
年式
|
仕様
|
充電制御車/IS/HV
|
バッテリー型式 | |
| 新車搭載 | 寒冷地仕様 | |||||
DBA-KSP130 |
1KR-FE 1000cc |
2010/12-2015/7 | 充電制御車 | 46B24L | ← | |
DBA-KSP130 |
1KR-FE 1000cc |
2015/7-2020/2 | 充電制御車 | 46B24L | ← | |
DBA-KSP130 |
1KR-FE 1000cc |
2014/4-2020/2 | アイドルストップ車 | Q-55 | ← | |
1300cc
|
車両型式
|
エンジン型式
排気量 |
年式
|
仕様
|
充電制御車/IS/HV
|
バッテリー型式 | |
| 新車搭載 | 寒冷地仕様 | |||||
DBA-NSP130 |
1NR-FE 1300cc |
2010/12-2014/4 | 充電制御車 | 46B24L | ← | |
DBA-NSP130 |
1NR-FE 1300cc |
2010/12-2014/4 | アイドルストップ車 | S-85 | ← | |
DBA-NSP130 |
1NR-FKE 1300cc |
2014/4-2020/2 | アイドルストップ車 | S-85 | ← | |
DBA-NSP135 |
1NR-FE 1300cc |
2010/12-2015/7 | 4WD | 充電制御車 | 46B24L | ← |
DBA-NSP135 |
1NR-FE 1300cc |
2015/7-2020/2 | 4WD | 充電制御車 | 46B24L | ← |
DBA-NSP135 |
1NR-FE 1300cc |
2010/12-2020/2 | 4WD | アイドルストップ車 | S-85 | ← |
1500cc
1500ccモデルではアイドルストップ機能は廃止されています。MTモデルと初期型はが、CVTモデルの後期型はが新車搭載されています。直接バッテリーのサイズを確認しておきましょう。
|
車両型式
|
エンジン型式
排気量 |
年式
|
仕様
|
充電制御車/IS/HV
|
バッテリー型式 | |
| 新車搭載 | 寒冷地仕様 | |||||
DBA-NCP131 |
1NZ-FE 1500cc |
2010/12-2014/4 | 充電制御車 | 46B24L | ← | |
DBA-NCP131 |
1NZ-FE 1500cc |
2014/4-2015/7 | CVT | 充電制御車 | Q-55 | ← |
DBA-NCP131 |
1NZ-FE 1500cc |
20-2020/215/7 | CVT | 充電制御車 | Q-55 | ← |
DBA-NCP131 |
1NZ-FE 1500cc |
2014/4-2015/7 | MT | 充電制御車 | 46B24L | ← |
DBA-NCP131 |
1NZ-FE 1500cc |
2015/7-2020/2 | MT | 充電制御車 | 46B24L | ← |
DBA-NCP131 |
1NZ-FE 1500cc |
2013/9-2013/11 | GRMN ＲＳ | 充電制御車 | 46B24L | ← |
DBA-NCP131 |
1NZ-FE 1500cc |
2017/9-2020/2 | GR、GR SPORT(MT) | 充電制御車 | 46B24L | ← |
DBA-NCP131 |
1NZ-FE 1500cc |
2017/9-2020/2 | GR、GR SPORT(CVT) | 充電制御車 | Q-55 | ← |
おすすめバッテリー２選
46B24Lおすすめ互換バッテリー
パナソニック
おすすめ度★★★★★
■「みんから」でも殿堂入り。高い耐久性と信頼性、さらにオーディオの音質向上にも貢献するコスパと性能が最高のバッテリー。整備士としてもおすすめ。
GSユアサ
おすすめ度★★★★☆
■国産バッテリーのリーディングカンパニーであるGSユアサがリリースした次世代のバッテリー。品質に個体差が少ないのも安心できる。
Q-55おすすめ互換バッテリー
パナソニック カオス
おすすめ度★★★★★
■「みんから」でも殿堂入り。高い耐久性と信頼性、さらにオーディオの音質向上にも貢献するコスパと性能が最高のバッテリー。
ボッシュ
おすすめ度★★★★☆
■ドイツ車をはじめ多くの欧州車に部品を供給してきたBOSCH。バッテリーに関しても信頼性は高く、密閉タイプのメンテナンスフリーにも定評がある。耐久性や性能も折り紙付きだが、意外にも価格もリーズナブル。
S-85おすすめバッテリー2選
パナソニック カオス
おすすめ度★★★★★
■容量をアップするならカオスのS-115がおすすめ。「みんから」でも殿堂入り。高い耐久性と信頼性、さらにオーディオの音質向上にも貢献するコスパと性能が最高のバッテリー。
GSユアサ
おすすめ度★★★★★
■2025年にリニューアルされ、性能ランクも「110」へと進化。国産バッテリーのリーディングカンパニーであるGSユアサがリリースした次世代のバッテリー。品質に個体差が少ないのも安心できる。
130系ヴィッツ｜バッテリー交換方法
バッテリー搭載位置

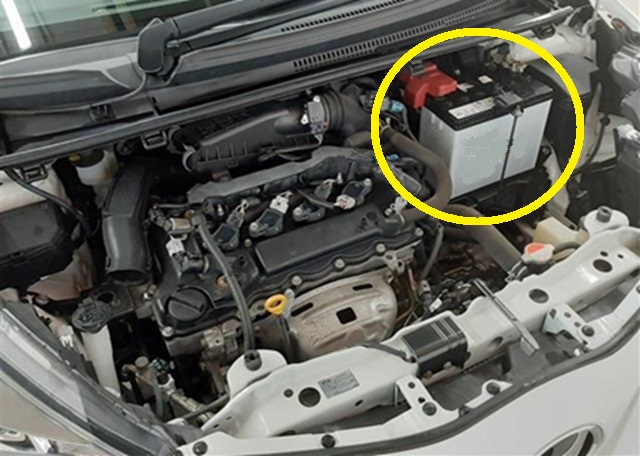

↓ 130系ヴィッツのバッテリーはエンジンルーム左側にあります
ボンネットの開け方
ボンネットオープナーでボンネットを浮かせる

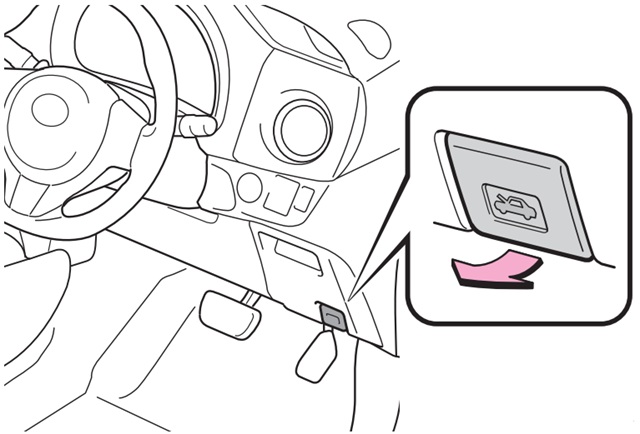

↓ 運転席にあるボンネットオープナーのレバーを引きボンネットを浮かせます
※トヨタ公式サイトより引用
ボンネットのロックを外す

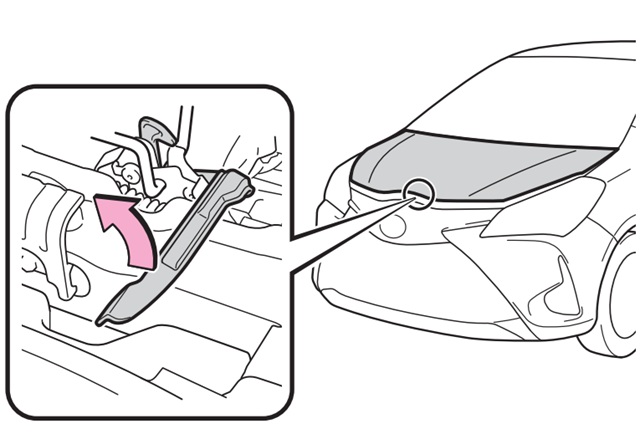

↓ 車体前から浮いたボンネットの隙間に指を入れてボンネットのロックを解除しながらボンネットを開けます。
ボンネットを開けて固定する

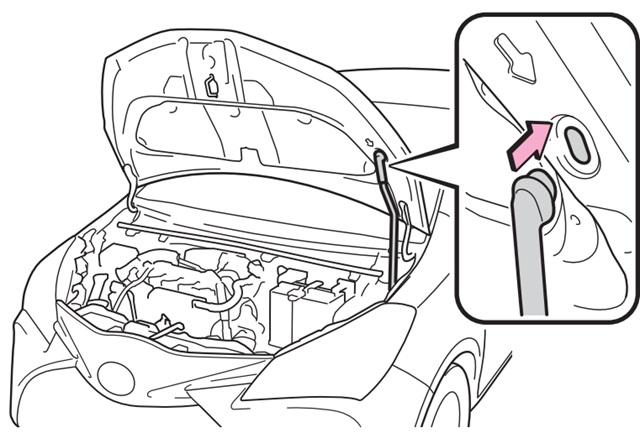

↓ ボンネットを固定するロッドを起こして所定の位置に差し込んでボンネットを固定します。
交換前に準備する道具など
10mmのレンチ
バッテリーを外すにはバッテリーステー、プラス端子とマイナス端子を固定しているナットを緩める必要があります。10mmのコンビネーションレンチがあれば早回しと本締めの両方を一本の工具で行えます。
メモリーバックアップ用のツール
ボックスレンチセット
ラチェットハンドルやボックスレンチを個別に購入するよりもセット品を購入すると割安で購入できます。ふだんあまり使わない場合でも千円代で購入できるボックスレンチセットなら一回のバッテリー交換でもとが取れてしまいます。
バッテリーの交換手順
室内灯を消しておく
↓ ルームランプやラゲージルームの照明類を消しておかないとバックアップメモリーが飛んでしまうことがあるため作業前にすべて消灯しておきます。
OBDカプラーからバックアップ電源を接続する
運転席あしもとにある外部診断機を接続するOBDカプラーにバックアップ電源を接続するやり方が簡単で確実です。
OBD端子の場所
↓ OBD端子は運転席のアクセルペダル上方にある台形の端子です。
おすすめのバックアップツール
↓ メモリーバックアップには専用のツールを使います。こちらもネットで安価に購入できます。
↓ このツールの場合はモバイルバッテリーを電源にしますが、乾電池を使うタイプもあります。
↓ バックアップツールが接続し電源が接続できていることを確認しておきます。
バッテリーステーを外す

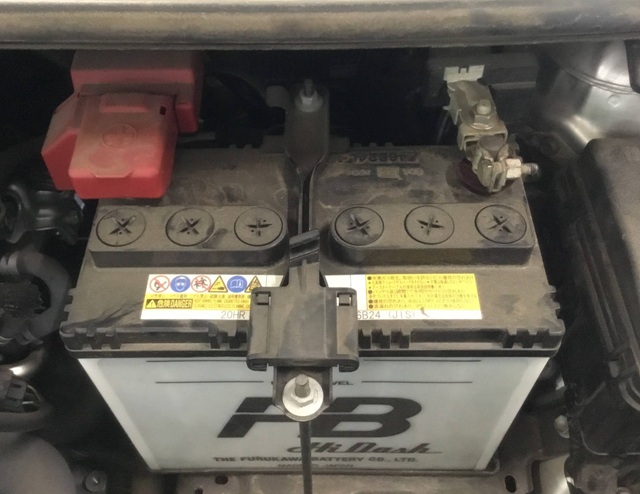

↓ バッテリーを固定している黒いステーを外します

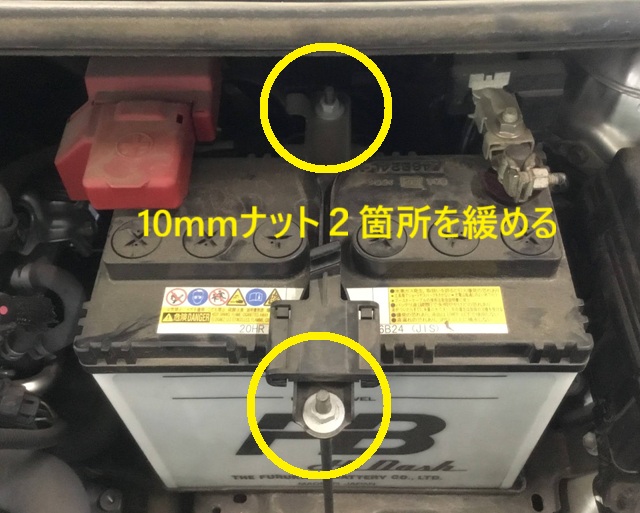

↑ 10mmのナット・ボルトを緩めるとステーが外れます。
マイナス端子を外す

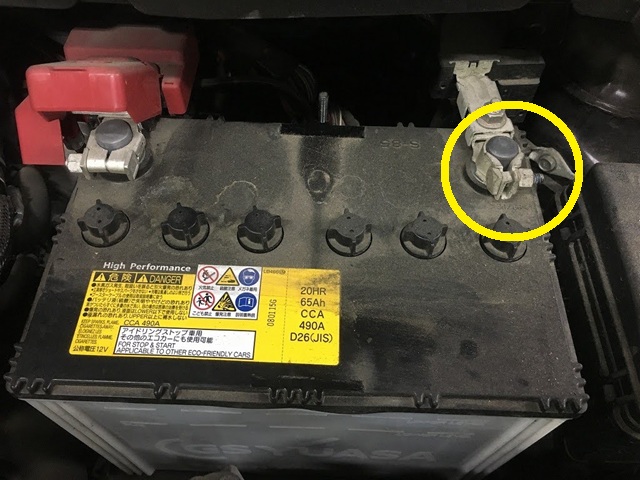

↓ ショートを防ぐためにマイナス端子を先に外します。
マイナス端子を固定している10mmのナットを緩めて端子を左右に動かしながらバッテリーから切り離します。
プラス端子を外す

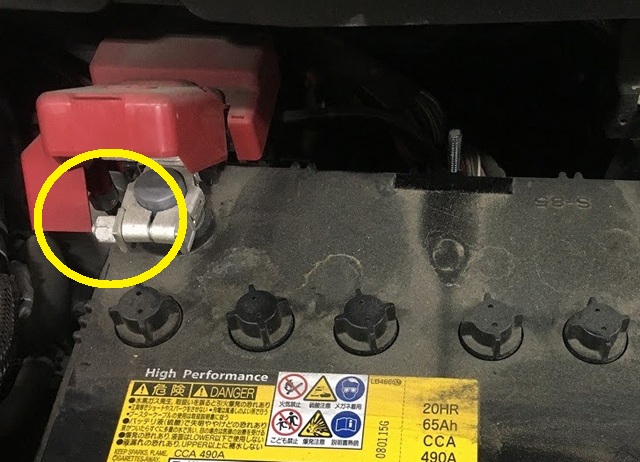

↓ マイナス端子が外れていることを確認しプラス端子を外します
↓ マイナス端子と同じく10mmを緩めます
↑ ナットは完全に外す必要はなく端子が動かせる程度に緩めます
バッテリーを交換する
バックアップ電源が接続されているのでプラス端子を車体に触れさせないように注意します。
プラス端子を触れさせてしまった場合でもバックアップツールの保護機能が働き、回路内のショートは回避できますがバックアップ消去されます。
プラス端子を接続する
取り外しと逆の手順でプラス端子を接続します
マイナス端子を接続する
マイナス端子を接続して固定します。
ステーを付けてバッテリーを固定する
バッテリーの位置を確認してステーで固定していきます。
バックアップメモリーを外す
バックアップツールを外しておきます
バッテリー交換後の確認や注意点など
エンジンを始動する
エンジンルームに工具を置き忘れていないかなど、最終確認を行い、問題なければエンジンを始動します
パワーウィンドウのオート機能などを確認する
パワーウィンドウが自動で開閉できる状態ならバックアップも成功しています。
できない場合はオート機能を学習させる必要があります。
充電積算量のリセット
130系ヴィッツのアイドルストップ車ではバッテリーを交換したあとで充電積算量のリセットが必要です。
充電積算料とは、バッテリーへの充電がどれくらい行われたかをその車のコンピューターがカウントする仕組みを指します。
アイドルストップ車ではバッテリーの劣化がすすみ、アイドルストップをしたあとで再始動ができなくなるおそれがあるため、バッテリーの電圧を常に監視しています。
充電量が一定の回数を超えた時点で自動的にアイドルストップ機能を停止する場合もあります。
ただし、このリセット作業は専用の外部診断機を行う必要があり、DIYでリセットを行うことができません。
バッテリー交換をしたあと、なるべく早い段階で整備工場やディーラーでリセット作業だけを依頼するといいでしょう。
バッテリー交換から１ヶ月以内くらいなら問題ありません。
